Station hydrométrique Grenoble-Campus

La station Grenoble-Campus située sur les berges de l'Isère permet aux élèves d'acquérir et de comprendre les techniques de détermination des débits de rivières par mesure et exploration du champ de vitesse dans une section de cette rivière. Depuis décembre 2019, une seconde station hydrométrique nommée Isère-PDT a été installée environ 1,2 km à l'aval. Les mesures de niveau des deux stations permettent d'obtenir la pente hydraulique utilisée en enseignement pour mieux comprendre l'hydraulique des rivières.

Ces techniques sont celles aussi utilisées par différents organismes (EDF, CNR,...) services de l'état (DRIRE) et des collectivités territoriales (Service d'Annonce de Crues).
Cette station hydrométrique conjointement conçue par Ph. Bois du laboratoire LTHE et EDF comprend plusieurs dispositifs de mesures des caractéristiques des écoulements fluviaux : un «saumon» équipé d'un moulinet, un ADCP (Acoustic Doppler Current Profiler) depuis 2009, des mesures de hauteurs d'eau, un préleveur de matière en suspension...

La station Grenoble-Campus fait partie du site atelier Arc-Isère de la Zone Atelier Bassin Rhône piloté conjointement par IGE et INRAE. Le site a pour objectif l’étude de la dynamique sédimentaire et des flux associés (nutriments, contaminants) dans un contexte de rivière fortement aménagée par les aménagements hydroélectriques. Plusieurs acteurs opérationnels y font également des mesures hydrométriques (EDF, CNR et Tenevia).

logo_IGE EDF_logo tenevia_logo CNR_logo INRAE_logo ILL_logo

    Station hydrométrique - TP- étudiants faisant une manip

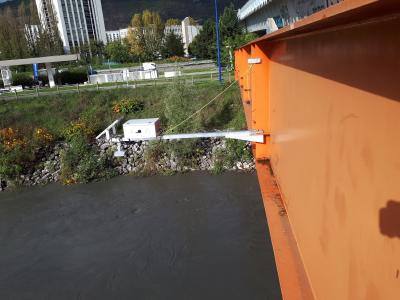

Mesure radar sur l'Isère
En 2019, l'école et l'IGE ont complété l'installation avec la mise en place d'une seconde station hydrométrique (mesure de niveau par radar) sur la passerelle du pont du tramway, environ 1270 m en aval de la station Grenoble-Campus. Elle permet de mesurer la pente de la surface libre de l'Isère sur ce tronçon, et de calculer le coefficient de frottement des berges.

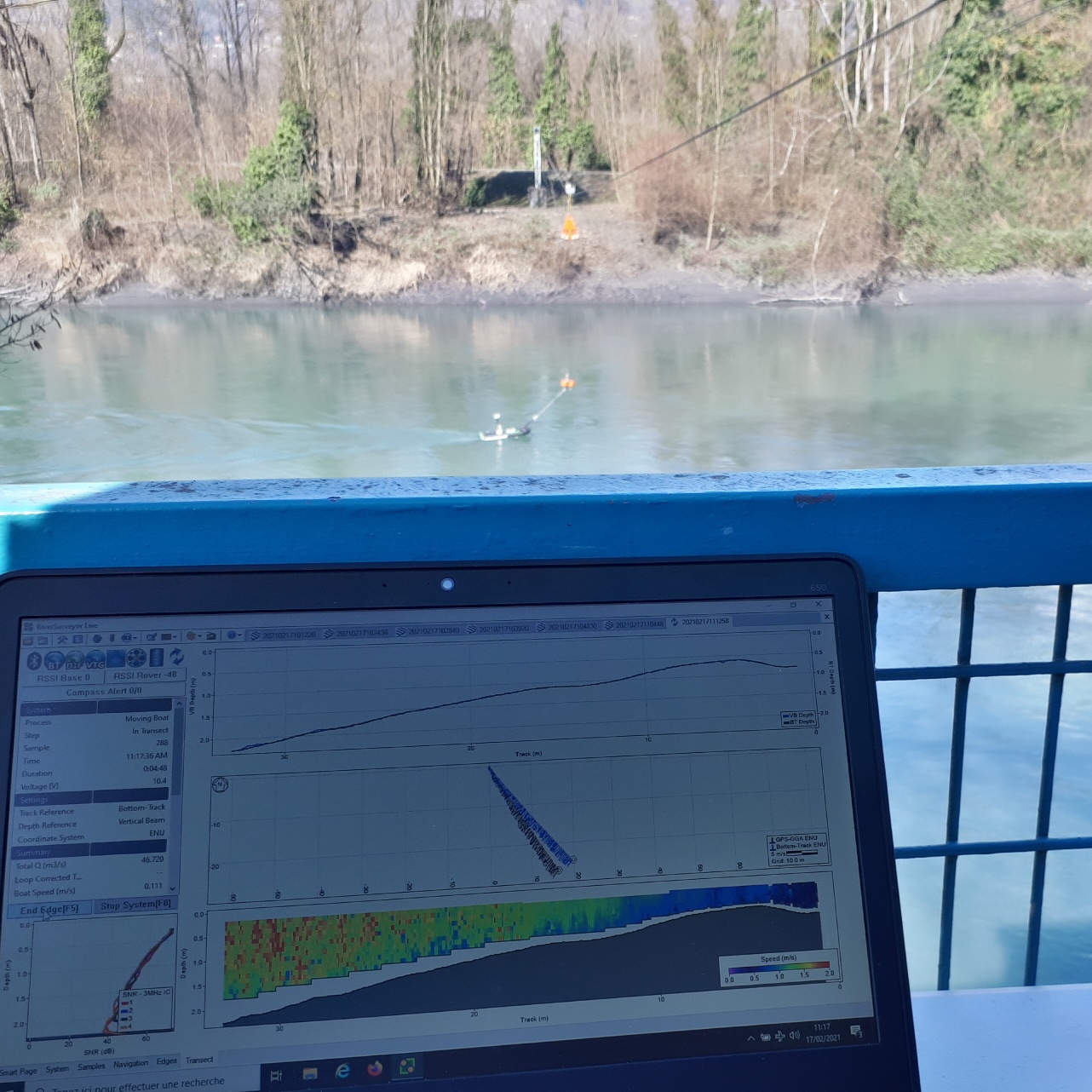

Mesure de débit par ADCP M9 En 2020, ENSE3 s'est équipée d'un nouvel ADCP (Sontek M9 avec DGPS) qui remplace le RDI Rio Grande utilisé depuis 2009. Celui-ci permet de meilleures mesures, notamment des débits extrêmes (petits et grands).











Vous pouvez visualiser les mesures brutes en temps réel faites sur l'Isère aux deux stations hydrométriques sur le site de mesure en ligne (lien dans l'encadré). Vous pouvez visualiser les mesures traitées des années précédentes sur la Base de Données des Observatoires en Hydrologie BDOH
